小型精密鋸SDY-Q180
主要用于尺寸36*180mm以內精密工業鋁型材鋸切使用，配180*32*1.3*72T超薄合金鋸片，特別是在汽車零部件行業使用比較多；
全國服務熱線：181-5108-8657
一、小型精密型材切割機SDY-Q180基本參數
序號
名稱
說明
名稱
說明
1
輸入電源
380V/50Hz
設備型號
SDY-Q180-S
2
電機轉速
2900Pr/min
送料精度
±0.1mm
3
電機功率
4KW
切割平面度
0.05mm
4
工作氣壓
0.6-0.8MPa
切割垂直度
0.05mm
5
主軸軸徑
32mm
鋸片直徑
180mm
6
冷卻裝置
微量潤滑
進刀方式
橫向進刀
7
進給動力
伺服系統
自動送料長度
8-420mm
8
主軸精度
0.005mm
循環模式
自動往復循環
9
進給速度
0-6m/min
切割寬度
180mm
10
送料有效單次行程
420mm
切割高度
36mm以內
11
尾料剩余長度
理論100mm
重量
約500KG
12
設備外觀顏色
乳白色
外形尺寸
1900*1400*1700
設備配置參數
序號
項目
規格型號
品牌
1
設備型號
SY-Q180-S
雙德譽自主研發制造
2
配給鋸片
180*32*1.3*72T
國產整體鎢鋼鋸片
3
PLC
XD3-16RT-E
國產/信捷
4
人機觸控界面
TG765S-XT (7寸)
國產/信捷
5
24V控制電源
LRS-100-24V
臺灣威倫
6
低壓控制電器
法國施耐德/正泰
7
鋸切電機
4KW-2極2900Pr/min
國產
8
鋸切主軸
定制型
國產
9
送料滾珠絲桿
2510
臺灣TBI
10
送料方形導軌
25-C01
臺灣鼎翰
11
鋸切滾珠絲桿
2510
臺灣TBI
12
鋸切方形導軌
25-C01
臺灣鼎翰
13
浮動氣缸
DA50*5
臺灣亞德客
14
送料伺服系統
0.75KW
WSK/信捷
15
鋸切伺服系統
0.75KW
WSK/信捷
16
刀具微量潤滑系統
0.03ml/次
SDYCUTTER
二、易損部件清單
序號
名稱
品牌
用途
數量
1
鋸切電機
國產
鋸片運行
1
2
伺服電機
信捷/WSK
送料
2
3
PLC
信捷
控制總成
1
4
驅動器
信捷/WSK
馬達運行
2
5
送料絲桿
臺灣TBI
送料部件
1
6
鋸切絲桿
臺灣TBI
鋸切部件
1
7
送料導軌
臺灣鼎翰
設備運行部件
2
8
鋸切推進導軌
臺灣鼎翰
鋸切推進部件
2
9
人機觸控界面
信捷
操作屏幕
1
三、小型精密型材切割機SDY-Q180特點介紹
1、 特殊工藝不傷材料：設備擁有自主發明防刮傷專利結構，工作臺面無需加裝任何防刮傷材料（如電木板，橡膠板等）任何鋁型材在設備運動過程中不會因摩擦而拉傷材料表面；
2、 剩余尾料短：自主研發普通機型尾料可短至100mm，比同行業標準機型尾料縮短2倍以上，無尾料機型尾料可短至30mm，為廣大用戶大大節約材料成本;
3、 切割穩定精度高：全系列設備采用橫向進刀方式，保證其切割穩定性；
4 、不同長度切割：全自動設備可實現同一根材料多段不同長度的切割，節約人工換料時間，伺服系統送料，送料精度穩定，效率更高；
5、 環保微量潤滑系統：全系設備配備微量冷卻潤滑系統，可延長鋸片使用壽命30%以上，切割材料表面光滑無毛刺，配備專業吸塵裝置，讓鋁屑不在滿天飛；
6、 專利升降式送料機構：設備具有自動升降功能，減小阻力，確保二次送料或送料機構回退時不帶料
7、 設備整機接地，可有效避免漏電造成觸電的安全隱患；
8、 設備采用多吸塵口，配備大功率吸塵器，有效提高鋁屑回收效率。

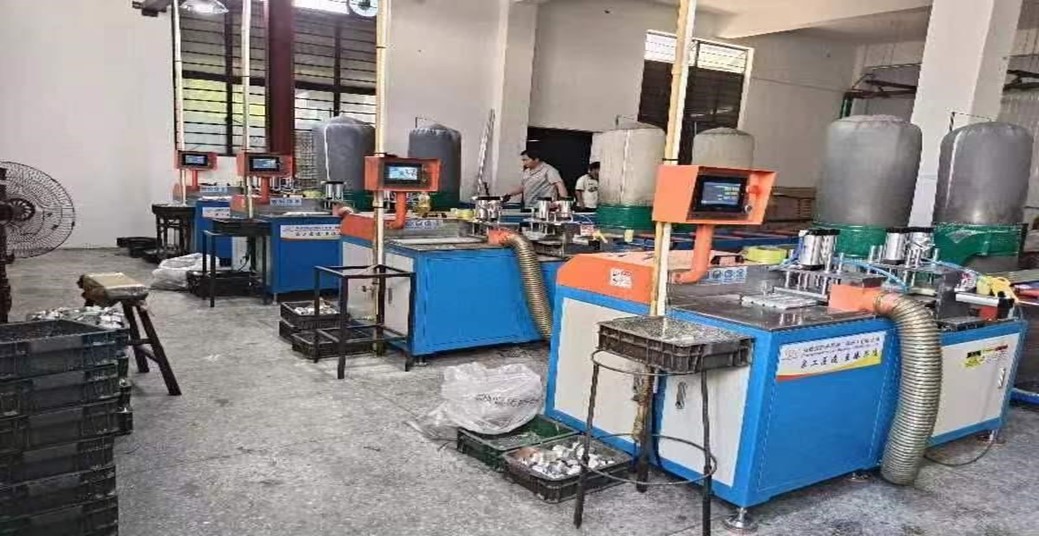

四、客戶使用場景圖（應用場景為新能源汽車空調系列小型配件）
四：客戶現場切割視頻
